Jak dimenzovat systém automatického dodávání maziva

Už vás nebaví hrát s vašimi stroji „hádejte, že to skřípe“ a přemýšlíte, zda chtějí více mastnoty nebo jen pozornost? Špatné posouzení mazání promění rutinní údržbu v hlučnou, chaotický a nákladnou hru na hádání.

Naučte se správně dimenzovat svůj automatický systém dodávání maziva, aby každé ložisko dostalo právě dostatečné mazání, podložené spolehlivými pokyny odNárodní laboratoř pro obnovitelné zdroje energie.

🔧 Pochopení klíčových součástí systémů automatického dodávání maziva

Správné dimenzování začíná znalostmi každé základní části systému. Jasná znalost čerpadel, dávkovacích zařízení, vedení a řídicích jednotek vám pomůže navrhnout bezpečné a účinné mazání.

Používejte jednoduché průtokové cesty a osvědčené díly, aby váš automatický systém dodával správné množství maziva s malým odpadem nebo prostoji.

1. Centrální čerpací jednotka

Čerpadlo vytváří tlak v systému a ukládá mazivo. Zvolte kapacitu a tlak tak, aby odpovídaly délce vedení, třídě maziva a počtu mazacích bodů.

• Zkontrolujte objem nádrže
• Potvrďte maximální jmenovitý tlak
• Přizpůsobte napětí a ovládací prvky

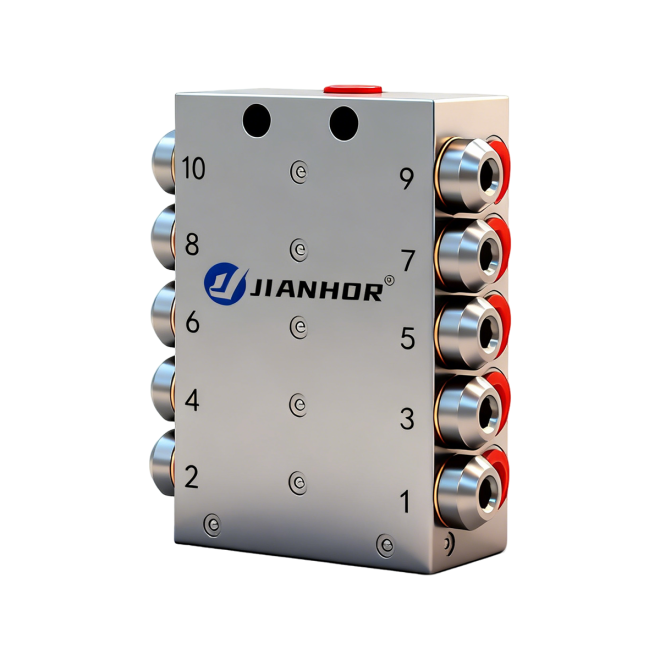

2. Dávkovací vstřikovače a dělicí ventily

Vstřikovače a dělicí ventily rozdělují mazivo do pevných dávek pro každé ložisko. Udržují rovnoměrný průtok, i když se mění protitlak.

3. Rozvodné potrubí a hadice

Trubky a hadice přenášejí mazivo z čerpadla do každého bodu. Správný průměr a délka snižují tlakovou ztrátu a udržují dodávku stabilní.

• Pokud je to možné, používejte krátké hlavní čáry
• Minimalizujte ostré ohyby
• Chraňte hadice před nárazy a teplem

4. Ovladače a monitorovací zařízení

Elektronické ovladače nastavují časy cyklu a monitorují alarmy. Tlakové spínače a indikátory cyklů potvrzují, že každý bod promazává každý cyklus.

• Doba cyklu programu
• Záznam historie poruch
• V případě potřeby odkaz na PLC závodu

📏 Výpočet požadavků na množství maziva pro vaše zařízení

Chcete-li dimenzovat systém automatického dodávání maziva, nejprve spočítejte denní potřebu maziva. K nastavení základního objemu použijte velikost ložiska, rychlost a pracovní cyklus.

Poté upravte na drsná prostředí, nárazové zatížení nebo velmi znečištěné podmínky. To pomáhá vyhnout se obojímu pod- a přemazání.

1. Definujte všechna mazací místa

Uveďte všechna ložiska, šoupátka a čep. Zaznamenejte polohu, typ a provozní dobu. To tvoří základ pro váš celkový plán objemu maziva.

2. Odhad tuku na bod

Použijte OEM tabulky nebo jednoduché vzorce založené na průměru a šířce ložiska. Vynásobte-objem na dávku denními cykly, abyste získali denní poptávku.

• Pokud jsou k dispozici, postupujte podle tabulek OEM
• Zvýšení pro mokré nebo prašné prostory
• Zdokumentujte všechny předpoklady

3. Analyzujte celkovou systémovou poptávku

Sečtěte všechny mazací body a zjistěte celkový denní a-cyklus maziva. Tento údaj určuje velikost čerpadla a kapacitu zásobníku.

4. Zkontrolujte intervaly doplňování vs. velikost zásobníku

Vydělte objem nádržky denní potřebou, abyste našli intervaly doplňování. U většiny rostlin zaměřte se na 1–4 týdny mezi doplňováním.

• Delší intervaly snižují porodnost
• Příliš dlouhá doba může stárnout mastnotu
• Vyvažte dobu provozuschopnosti a čerstvost

⏱️ Stanovení optimálních intervalů mazání a výkonů systému

Dobré dimenzování systému spojuje množství maziva se správným načasováním. Krátké, časté záběry udržují ložiska chladnější a snižují vymývání maziva.

Upravujte intervaly při kontrole teploty ložisek, vibrací a stavu maziva během počátečního provozu systému.

1. Nastavte Base Interval z dat OEM

Začněte s intervalem domazávání doporučeným výrobcem zařízení. Převeďte ruční plán na menší, častější automatické cykly pro hladší mazání.

2. Jemné-Doladění pomocí provozních podmínek

Zkraťte cykly na vysokorychlostních, horkých nebo znečištěných místech. Prodlužte intervaly pro pomalé, málo zatížené díly se stabilním a čistým okolím.

• Sledujte nárůst tepla
• Pozor na únik
• Upravujte po malých krocích

3. Přizpůsobte výkon čerpadla na cyklus

Nastavte čerpadlo tak, aby dodávalo pouze mazivo potřebné v každém cyklu. K potvrzení skutečného výstupu použijte kontroly tlaku v systému a indikátory vstřikovačů.

🧮 Odpovídající kapacitě čerpadla, délce vedení a počtu mazacích bodů

Jakmile jsou známy objem a intervaly, přizpůsobte velikost čerpadla uspořádání potrubí a počtu bodů. Tím se zabrání nízkému tlaku a vytíženým ložiskům.

Plánujte budoucí expanzi tím, že ponecháte rezervní vývody a rezervu v kapacitě čerpadla.

1. Vyberte Vhodné čerpadlo a nádrž

Vyberte čerpadlo, které splňuje špičkový průtok a tlak s bezpečnostní rezervou. Jednotka jakoDBT elektrické mazací čerpadlo 8Lvyhovuje mnoha systémům střední velikosti.

2. Zkontrolujte tlakovou ztrátu hlavního potrubí

K odhadu poklesu tlaku použijte délku vedení, průměr a stupeň maziva. Udržujte tlak na posledním vstřikovači nad jeho minimální pracovní hodnotou.

• Zvětšete velikost linky, pokud je ztráta vysoká
• Rozdělte dlouhé běhy do zón
• Omezte celkové ohyby a tvarovky

3. Zůstatek bodů na zónu

Seskupte mazací body podle vzdálenosti a zatížení. Přiřaďte každé skupině vlastní přívodní potrubí nebo dělicí ventil, aby byly průtoky konzistentní.

🏭 Když máte pochybnosti, vyberte si spolehlivé systémy od JIANHOR

Správné dimenzování je jednodušší, když začnete s osvědčenými komponenty. JIANHOR nabízí čerpadla, vstřikovače a ventily navržené pro stabilní, opakovatelný výstup.

Kombinujte a spojujte moduly tak, aby vyhovovaly malým strojům nebo velkým sítím v rámci celého závodu s jasnými cestami upgradu.

1. Integrovaná, škálovatelná řešení

Používejte přizpůsobená čerpadla, ventily a ovládací prvky z jednoho zdroje, abyste snížili riziko návrhu a zjednodušili náhradní díly, školení a dokumentaci.

• Standardizovaná rozhraní
• Snadné rozšíření
• Konzistentní údaje o výkonu

2. Podpora pro velikost aplikace

Odborníci na aplikace vám mohou pomoci zkontrolovat mazací body, doby cyklů a rozložení. Poskytují kontroly velikosti a návrhy před instalací.

3. Zaměřte se na dlouhodobou -

Odolné materiály, čisté vnitřní průchody a jasná diagnostika pomáhají zkrátit prostoje. Dobře dimenzovaný systém se často rychle vrátí díky nižším poruchám.

Závěr

Správné dimenzování automatického systému dodávky maziva znamená přizpůsobení objemu maziva, intervalů a tlaku každému mazacímu bodu. Začněte od skutečných údajů o zařízení a jednoduchých, osvědčených komponent.

Zkontrolujte chování systému po spuštění-a postupně upravujte. Se správným designem snížíte poruchovost, snížíte manuální práci a udržíte stroje v provozu déle.

Často kladené otázky o automatickém dodávání maziva

1. Jak poznám, že můj automatický systém má správnou velikost?

Ložiska by měla běžet při stabilní teplotě bez zvýšení hluku a neměli byste pozorovat žádné hladovění maziva nebo silné úniky kolem těsnění.

2. Jak často bych měl upravovat intervaly mazání?

Po spuštění-prohlížejte data týdně za první měsíc. Jakmile se ustálí, budete možná potřebovat jen malé změny každých šest až dvanáct měsíců.

3. Mohu svůj systém rozšířit později, když přidám další stroje?

Ano. Naplánujte volnou kapacitu ve výkonu čerpadla a rozvodech. Použijte další porty injektoru nebo dělicí sekce vyhrazené pro budoucí body.

4. Vyplatí se automatické mazání u malých zařízení?

Může to být zejména pro těžko-dostupná nebo kritická ložiska. Dokonce i kompaktní systém snižuje vynechané mazání a zvyšuje bezpečnost.
